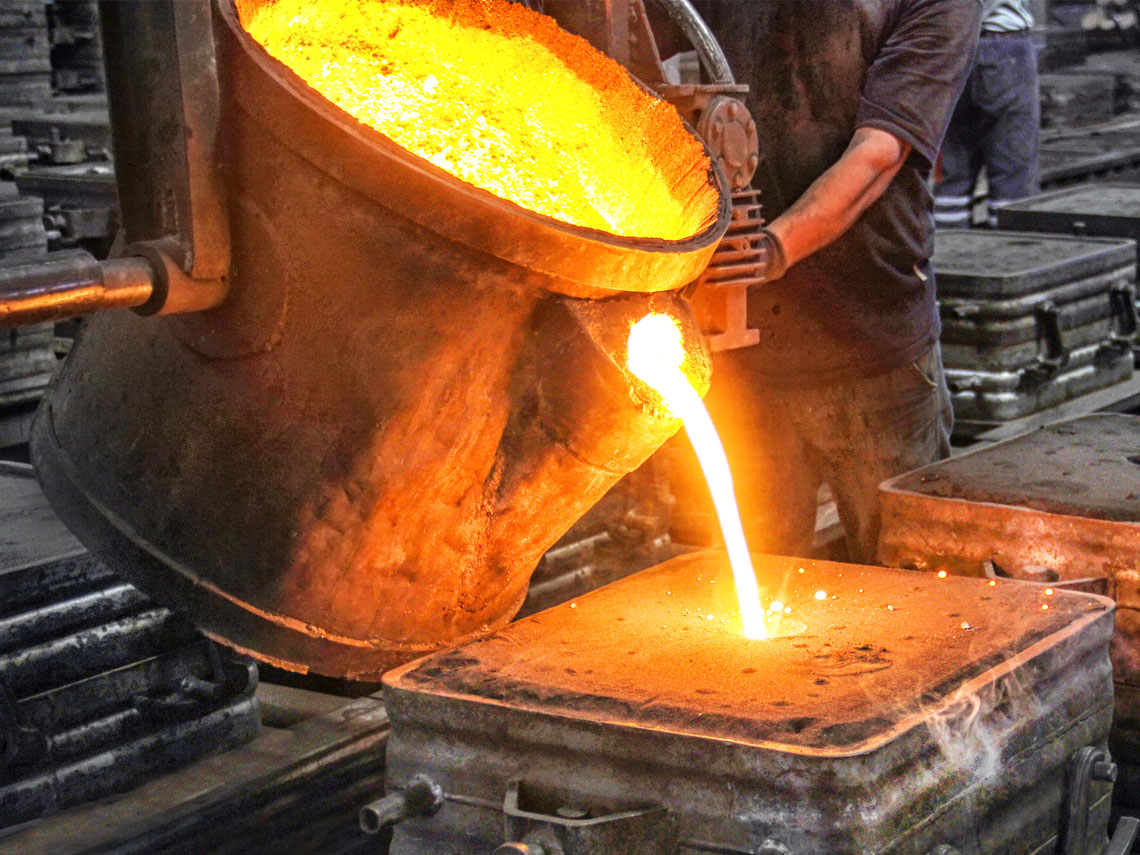

نظرة عامة على العملية
اعتماد أحدث التقنيات لتصنيع فعّال وموثوق
هي عملية تصنيع القطع بصب المعدن المنصهر في قالب ثم تبريده إلى درجة حرارة الغرفة حتى يأخذ شكل القالب. وتُعد طريقة تصنيع أقل تكلفة مقارنة بتشغيل قطعة كاملة من المعدن الصلب. توفّر خدمات السباكة الدقيقة لدينا دقة ومتانة وأداءً لا يُضاهى للصناعات حول العالم. وتُصنَّف السباكة بشكل عام إلى ثلاثة أنواع رئيسية:
تتميز هذه العملية باستخدام الرمل كمادة للقالب. تُنشأ تجاويف القالب ونظام البوابات بضغط الرمل حول نماذج يمكن تصنيعها من الخشب أو المعدن أو البلاستيك أو مطاط السيليكون وغيرها، وتُصنع بالسباكة أو التشغيل الآلي أو الطباعة ثلاثية الأبعاد وفق متطلبات القطعة المصبوبة النهائية.
يُشكَّل القالب بغمس نموذج شمعي أو شجرة شمعية في ملاط سيراميكي أو برشه به. وقبل الصب، يُحرق الشمع بإبقائه في جهاز تعقيم بالبخار لإزالة الشمع أو في فرن احتراق سريع. وعند الانتهاء، يُبرَّد إلى درجة حرارة الغرفة وتُزال القشرة عادةً بأدوات ميكانيكية. ثم تُشغَّل القطع وتُطحن وتُصقل لتحقيق الأبعاد والخصائص المطلوبة. وتُعرف أيضاً بسباكة الشمع المفقود، وتُستخدم على نطاق واسع لتصنيع المكوّنات المصبوبة من الفولاذ المقاوم للصدأ والسبائك عالية المتانة للتطبيقات الصناعية الحرجة. ويتضمن التسلسل العام لعملية سباكة الاستثمار ما يلي:
- حقن نموذج الشمع
- تجميع شجرة الشمع
- بناء القشرة
- إزالة الشمع / الحرق
- صب المعدن
- إزالة القشرة
- القطع والفصل
- المصبوبات الفردية

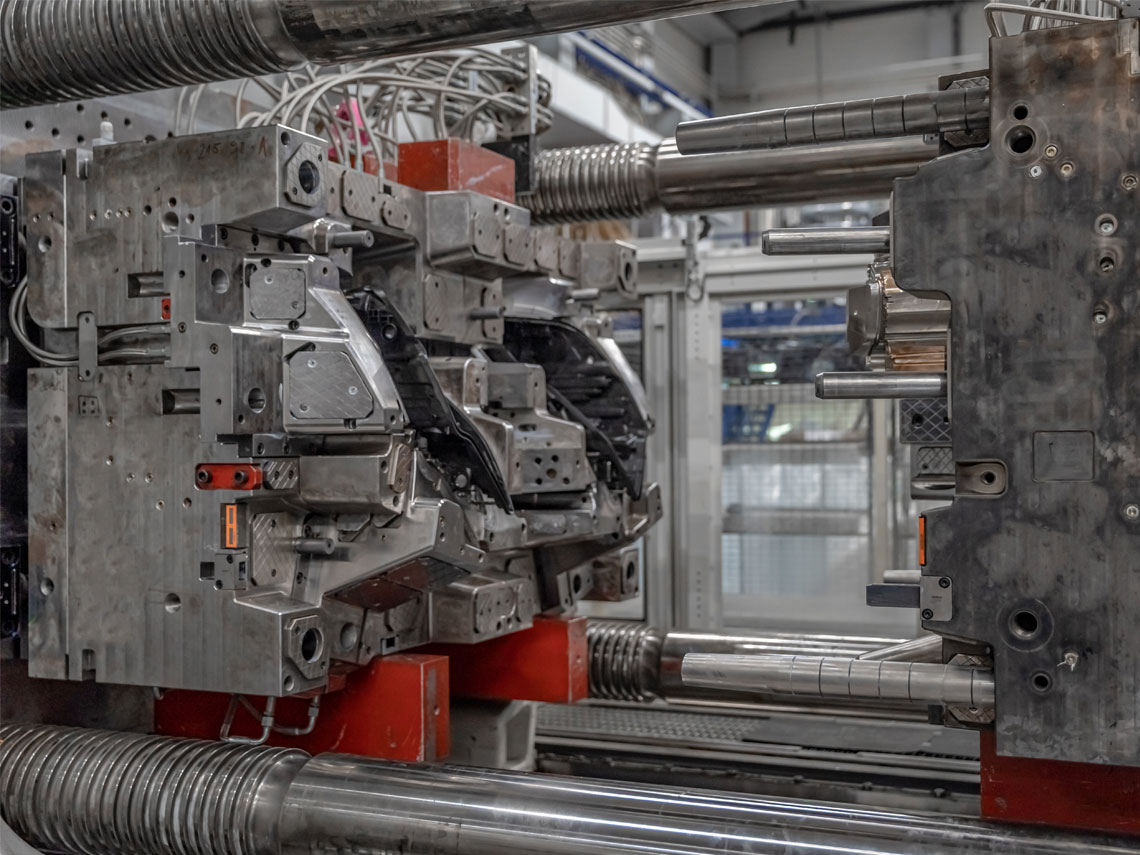

يُدفع المعدن المنصهر إلى تجويف قالب مصنوع من المعدن تحت ضغط عالٍ أو بالجاذبية. في سباكة القوالب بالجاذبية، ينجذب المعدن المنصهر إلى القالب بفعل وزنه الذاتي. أما سباكة القوالب بالضغط فتنقسم إلى ضغط منخفض ومتوسط وعالٍ بحسب القوة التي يمارسها المكبس لدفع المعدن المنصهر داخل تجويف القالب. وتُعد سباكة القوالب بالضغط مثالية لتصنيع مكوّنات دقيقة وحرجة مصبوبة بالقوالب ومكوّنات ألومنيوم مصبوبة تدعم الإنتاج بكميات كبيرة مقارنةً بعمليات السباكة المعاصرة. وتتميّز المكوّنات المصبوبة بالقوالب بتفاوتات ضيقة وتشطيب سطحي أفضل وسلامة مادية أعلى. وتمرّ القطعة المصبوبة بالقوالب بتسلسل العملية التالي:
- الصهر
- السباكة
- إزالة الزوائد (Fettling)
- السفع بالحبيبات
- التشغيل الآلي
المواد
المواد الخام التي نحوّلها إلى منتج نهائي
نصنّع تقريباً أي سبيكة بالسباكة الرملية لقدرتها على صب المواد ذات درجات الانصهار العالية. وقد تُعالج القطع المصبوبة حرارياً لتحقيق الخواص الميكانيكية والكيميائية المطلوبة. وتُشرَّب القطع المصبوبة رملياً بالتفريغ لجعلها غير منفذة وزيادة سلامتها الإجمالية. كما يمكن معالجة القطع سطحياً لتحسين الخصائص الفيزيائية والمظهر البصري. ويمكننا صب السبائك الفائقة الثلاثية والرباعية والخماسية والسداسية وكذلك مصبوبات الفولاذ المقاوم للصدأ بطريقة الشمع المفقود. وتُستخدم سباكة القوالب أساساً لتصنيع السبائك غير الحديدية مثل مكوّنات الألومنيوم المصبوبة، ومصبوبات سبائك الزنك المعروفة أيضاً بمصبوبات الزاماك (Zamak)، وسبائك النحاس والمغنيسيوم. ومن المواد الشائعة التي نصبّها ما يلي:

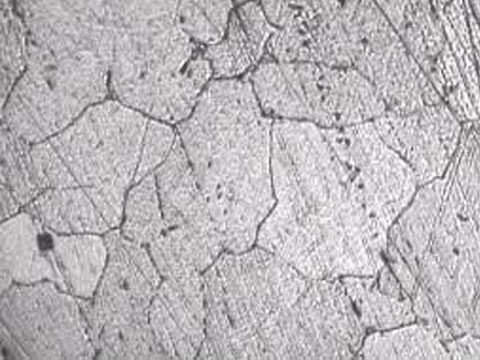

سبائك الألومنيوم

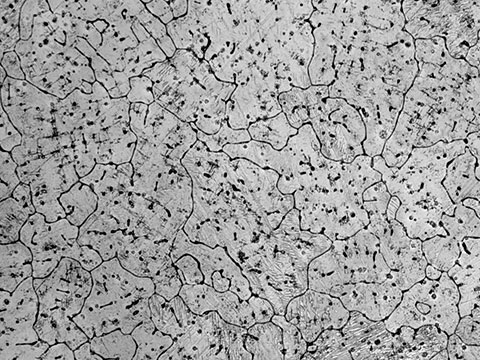

سبائك المغنيسيوم

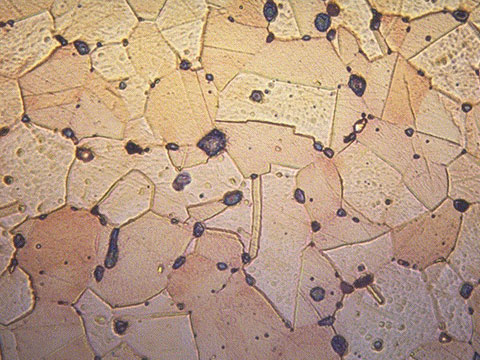

سبائك النحاس الأصفر
سبائك الزنك
سبائك النحاس

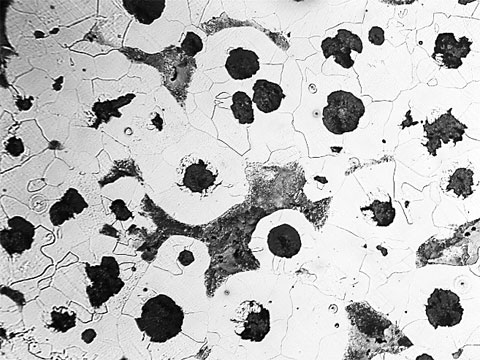

سبائك الحديد الزهر
فولاذ منخفض السبائك
فولاذ عالي السبائك
فولاذ العدد
سبائك قائمة على النيكل والكوبالت
القدرات
نبذة عن مهاراتنا وخبراتنا
- عملية تصنيع متكاملة متتابعة أي: المحاكاة -> تصميم الأدوات وتصنيعها -> النموذج الأولي -> التصنيع
- من النموذج الأولي إلى الإنتاج بكميات كبيرة تصل إلى مليون قطعة سنوياً
- القدرة على صب قطع ثقيلة وكبيرة الحجم
- تصنيع مجموعة واسعة من الدرجات مثل الفولاذ الكربوني والحديد المرن والفولاذ المقاوم للصدأ والدوبلكس والسوبر دوبلكس وسبائك الألومنيوم والنحاس الأصفر وغيرها
- متابعة عمليات المعالجة الحرارية مثل المعادلة والتلدين والتصلب والمراجعة وغيرها وفق متطلبات الخواص الميكانيكية والكيميائية
- عمليات التشطيب اللاحق والمعالجة السطحية مثل الأنودة والطلاء والطلاء الكهربائي والطلاء بالمسحوق وغيرها
- مرونة التشغيل الآلي من طرف إلى طرف للقطع الصغيرة إلى الكبيرة الحجم
- تحقيق تفاوت مصبوب يصل إلى ± 0.2mm وتفاوت مشغَّل يصل إلى ± 0.02mm
- تشطيب سطحي للمصبوب يصل إلى 1.6 Ra ميكرون حسب المادة وتكوين القطعة
- استخدام برمجيات CAD-CAM متقدمة لتصنيع القوالب والمحاكاة
- اختبارات مختبرية داخلية للتحقق من المواد الخام في موقع الإنتاج، معتمدة وفق معايير NABL
- فحص NDT كامل للقطع لتحليل العيوب وفق المعايير الدولية
- منشأة تصنيع معتمدة وفق نظام إدارة الجودة ISO 9001:2015 وIATF 16949

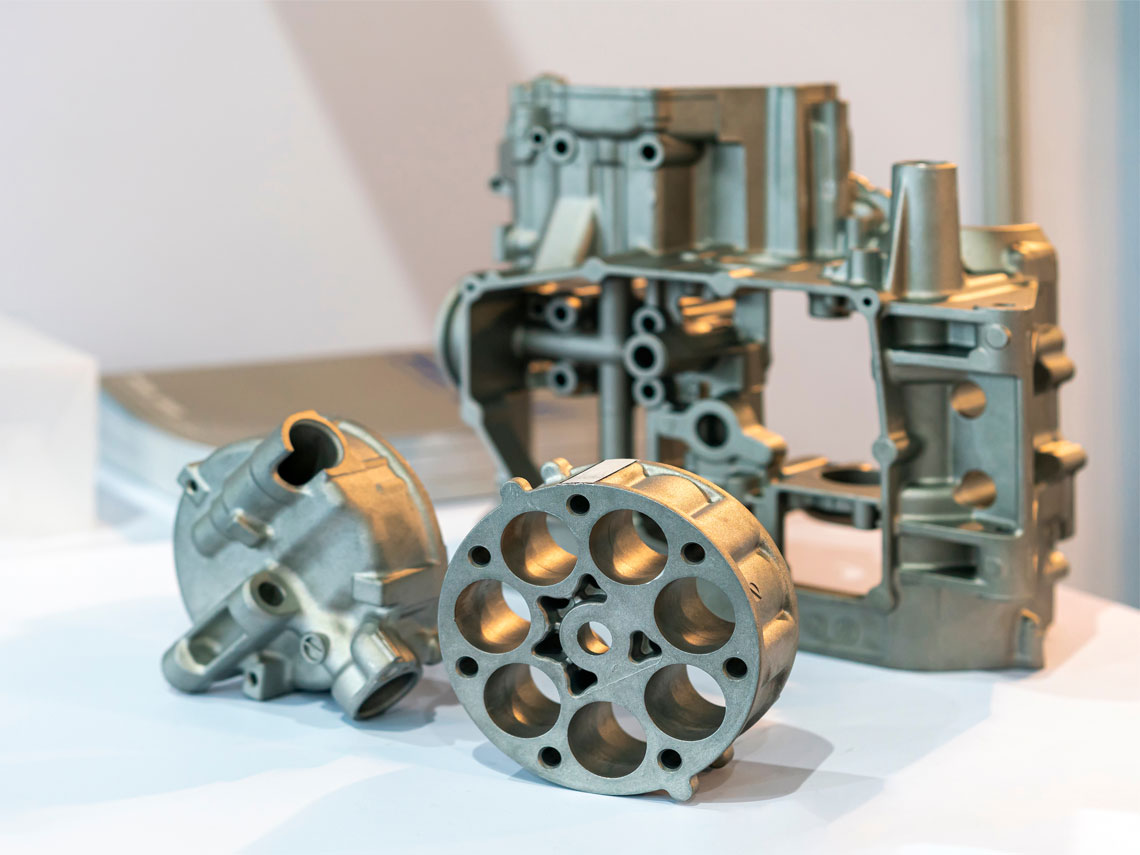

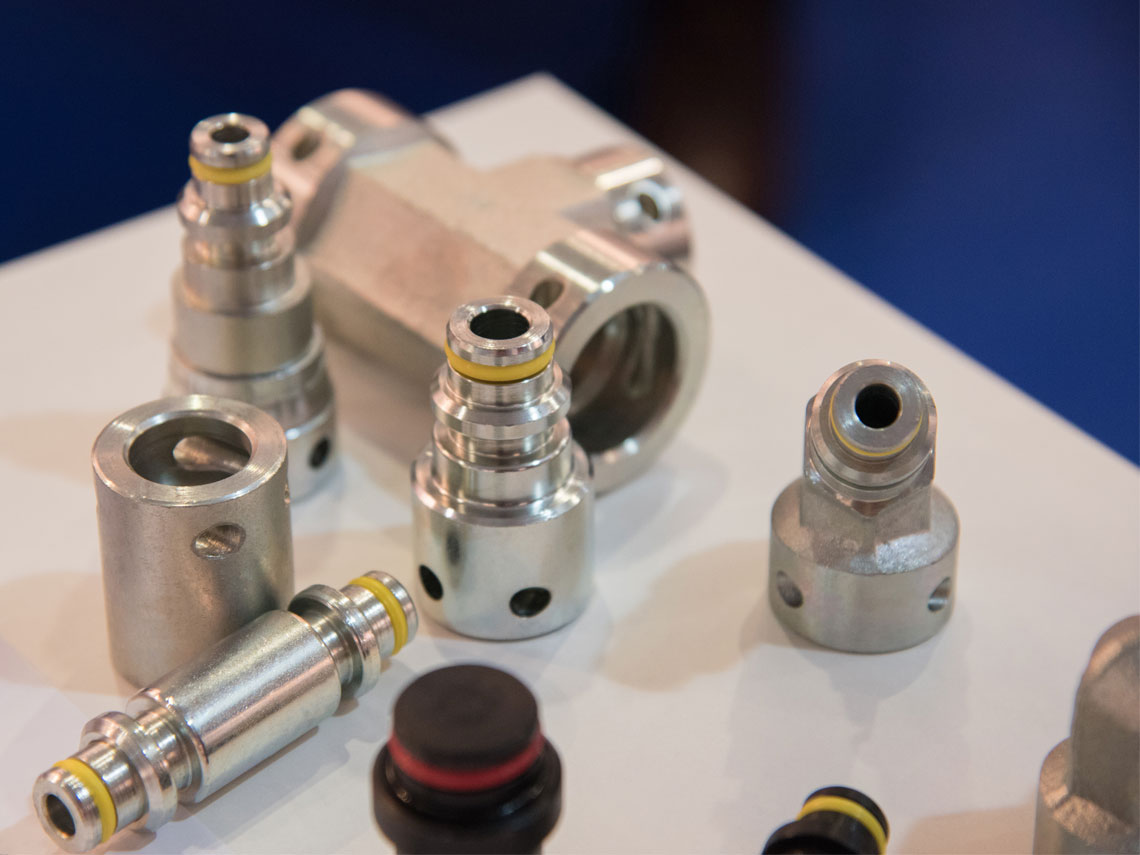

التطبيقات والمزايا
اكتسب ميزة تنافسية على منافسيك

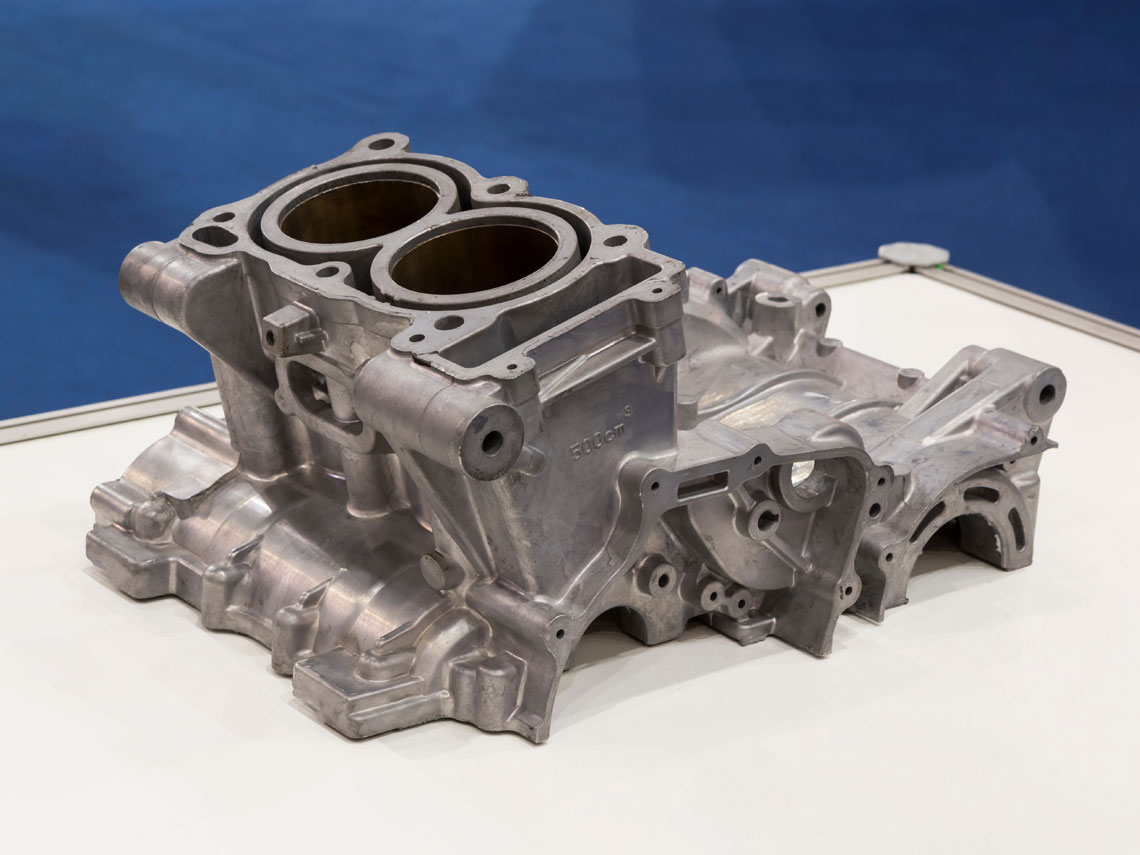

- للسباكة الرملية تطبيقات واسعة في معظم الصناعات الهندسية بفضل تنوع اختيار المواد وبساطة العملية وانخفاض التكلفة. ومن التطبيقات الشائعة في قطاعي النقل والسيارات: رؤوس الأسطوانات والصمامات وكتل المحركات ومجمعات المحركات والتروس والحوامل وغيرها.
- تُختار السباكة الرملية أساساً لتصنيع قطع النماذج الأولية نظراً لانخفاض تكلفة الاستثمار وارتفاع درجة المرونة.
-
تُستخدم سباكة الاستثمار على نطاق واسع في:
- المكوّنات الهندسية مثل توربينات وشفرات الدوار في المحركات والمولّدات
- أجزاء الصمامات مثل الأغلفة والمكابس وغيرها
- مجموعة واسعة من الغرسات التقويمية
- المنتجات التجارية والاستهلاكية
- تُستخدم المكوّنات المصبوبة بسباكة الاستثمار على نطاق واسع في صناعات مثل الطيران والسيارات وتصنيع المعدات الطبية، إذ توفّر دقة استثنائية ومرونة تصميم وكفاءة تكلفة للهندسات المعقّدة والتطبيقات عالية الأداء.
- صُمّمت خدمات السباكة لدينا لقطاع النفط والغاز لتلبية المتطلبات الصارمة لعمليات الاستكشاف والحفر والإنتاج. نقدّم مكوّنات مصبوبة بسباكة الاستثمار عالية المتانة ومقاومة للتآكل تعمل بموثوقية تحت الضغوط ودرجات الحرارة القصوى، بما يضمن السلامة والكفاءة في البيئات الحرجة.
- تُصنع العديد من قطع سباكة القوالب في صناعتي الطيران والسيارات من ألومنيوم عالي المتانة ومغنيسيوم خفيف الوزن.
-
ومن المزايا المعروفة لسباكة القوالب:
- تصنيع قطع حرجة بمقطع عرضي يصل سمكه إلى 1.5mm
- تصنيع قطع بهندسة معقّدة وتطبيقات متنوعة
- تمتاز القطع بمتانة وسلامة أعلى
- الإنتاج بكميات كبيرة
- عملية مؤتمتة بالكامل مع تحكم أفضل في العملية
- قابلية تكرار أفضل تعطي قطعاً ذات جودة ثابتة
- تتمتع القطع بدقة أبعاد عالية وتفاوت ضيق وتشطيب سطحي وعمر خدمة أطول
- يمكن الاستغناء عن التشغيل الآلي اللاحق
- تتمتع القوالب بعمر تشغيلي طويل جداً
- اقتصادية للغاية للإنتاج بكميات كبيرة
الأسئلة الشائعة
لديك أسئلة؟ لدينا الإجابات!
- نعم، تُستخدم السباكة الرملية على نطاق واسع للنماذج الأولية لأنها عملية أولية وغير مكلفة. وتكلفة صنع القالب أقل بكثير مقارنةً بأنواع السباكة الأخرى.
- وبما أن المصبوبات الرملية أكثر عرضة للعيوب الكامنة وانخفاض الإنتاجية، فلا يمكن اعتبارها انعكاساً مباشراً للمنتج النهائي في حالة الإنتاج الكمي.
-
نظراً لتعقيدات عملية سباكة الاستثمار، يمكن ملاحظة عيوب عديدة مثل:
- الشوائب (Inclusions) - وجود جسيمات غريبة
- التمزق الساخن (Hot tear) - عند وجود قيد على انكماش المعدن المنصهر من قالب القشرة السيراميكية أثناء التبريد
- عدم اكتمال الملء (Misrun) - عندما يعجز المعدن المنصهر عن ملء تجويف القالب بالكامل
- الالتحام البارد (Cold shut) - عندما لا يندمج تياران معدنيان معاً بشكل سليم داخل تجويف القالب
- التسرب (Runout) - عندما يتسرب المعدن المنصهر من القالب أثناء الصب
- الانكماش (Shrinkage) - يحدث عند تغيّر مقطع المصبوب
- تلف الشمع (Wax damage) - عند سوء التعامل مع نموذج الشمع
- الانتفاخ (Bulge) - نماذج شمع متقاربة جداً تؤدي إلى تجسير القشرة السيراميكية
-
الإيجابيات
- دقة أبعاد عالية
- تتطلب حداً أدنى من التشغيل الآلي
- قيود أقل على حجم القطعة
- تصنيع قطع بسمك جدار أقل
- عملية مؤتمتة بآجال تسليم أقصر
-
السلبيات
- تكلفة أدوات عالية
- لا يمكن استخدامها للسبائك الحديدية
- مناسبة للإنتاج الكمي فقط
- المسامية الغازية - بسبب احتباس الغاز
- الخدوش (Drags) - تلف على سطح تجويف القالب وصلادة غير كافية
- الشقوق - عنصر حديد مرتفع، انخفاض درجة حرارة القالب، سمك جدار غير منتظم
- التشوه - ضعف التصميم الهيكلي للمصبوب
- الهبوط (Sinks) - ضغط الحقن منخفض جداً، سمك جدار غير متساوٍ للمصبوب
- الملء الناقص - ضعف سيولة المعدن المنصهر. ضغط حقن منخفض
- الوميض (Flashes) - سرعة حقن عالية جداً. قوة إغلاق القالب غير كافية
- نواصل توسيع قدراتنا بإدخال مورّدين محترفين ومتمرسين ومعتمدين إلى شبكة شركائنا. نقدّم خدمات السباكة الدقيقة مثل السباكة الرملية وسباكة الاستثمار وسباكة القوالب بالجاذبية وسباكة القوالب بالضغط لمجموعة واسعة من التطبيقات الصناعية.
- تميّزنا قدرتنا على توفير مجموعة متنوعة من المكوّنات المصبوبة من الفولاذ المقاوم للصدأ ومكوّنات الحديد المرن وكذلك خدمات سباكة الألومنيوم والزاماك غير الحديدية عن منافسينا. يُرجى الرجوع إلى قسم القدرات في هذه الصفحة لمزيد من التفاصيل.
