プラスチック射出成形

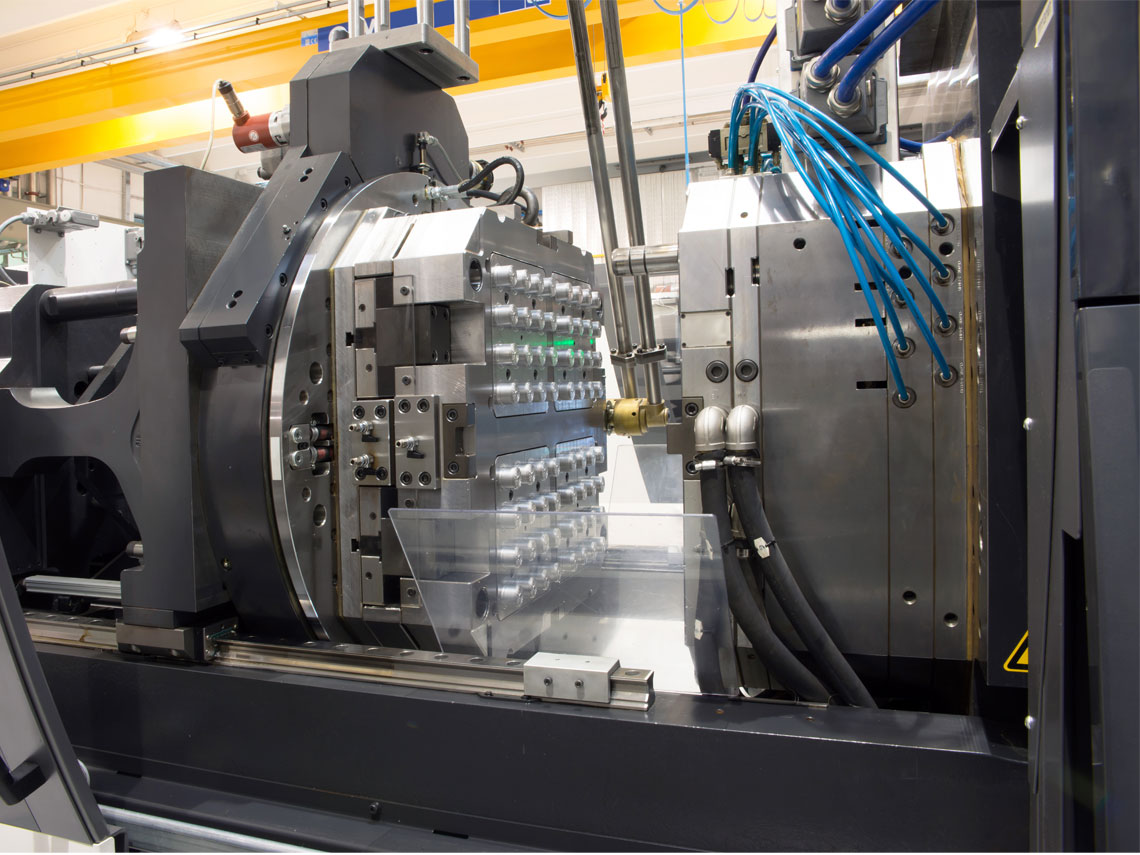

加熱されたプラスチックが金型に射出されます。溶融樹脂が金型に入ると、押し出された空気は射出ピンのベントおよびパーティングラインから排出されます。金型を適切に充填するためには、ランナー、ゲート、ベントの適切な設計が重要です。

金型が充填されると、材料が硬化するのに必要な正確な時間、部品を冷却します。冷却時間は、使用する樹脂の種類および部品の厚さによって異なります。

部品の冷却中、バレルスクリューが後退し、材料ホッパーから新しいプラスチック樹脂をバレル内に引き込みます。ヒーターバンドは、使用する樹脂の種類に応じた必要なバレル温度を維持します。

金型が開き、エジェクターロッドがエジェクターピンを前方に動かします。部品は落下し、金型下方に設置されたビンに回収されます。

ランナーおよびゲートを成形品から除去します。ランナーは粉砕して再資源化し、コストと環境負荷の低減を図ります。
